3D Visual inspection3D検査
3Dデータを高速で取り込み、インラインでの3次元測定を実現。
既存の画像検査システムとの組み合わせで、
従来の画像検査では難しかったワークや検査内容に幅広く対応します。
主な特徴
・高速・高精度な3D測定をインラインで実現・幅広い応用範囲で、2D検査のさまざまな課題を解消
・既存の画像処理ソフトとの組み合わせで、距離、体積等の測定が可能に
・ロボットや人工知能の活用も可能なトータルパッケージ

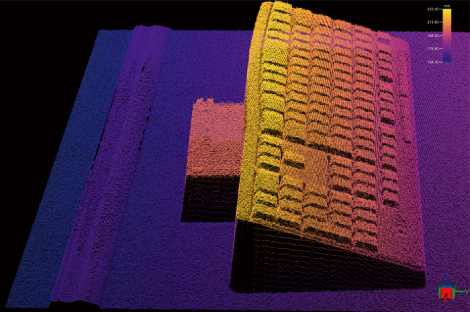

一般的な画像検査では2次元の画像データを用いるため、形状や寸法といった平面的な検査は得意でも、傷の深さや溶接痕の形状といった3次元的な判定は苦手な分野です。従来はワークを異なる角度で撮影したり照明の位置を変えたりして複数のデータを取得することで疑似的に3次元の解析を行っていましたが、スピード・コストの両面で大きな課題がありました。 3D検査では、これまでの2Dカメラに代わって、3次元データを直接取り込む「3Dカメラ」を用います。従来の2次元データに「高さ情報」を加えることで、傷の深さやワークの立体的な形状、さらに容積や体積の測定も可能になります。
新たな検出手法（3D LightBurst）により、3D高速取込（200mS）かつ高精度（150万カ所以上の三次元データポイントを検出）を実現。
自動車、電子機器、半導体、食品、医薬品など
幅広い産業分野に導入実績
主な用途
外観検査
2D検査では難しい、複雑な模様のある製品のキズやカケ。高さ情報を利用して異状を判別します。
ピッキング
製品が置かれた状態や数などを瞬時に判別。ロボットアームのピッキング効率を大幅に高めます。
形状認識
複雑な外観の製品の中から、任意の形状を認識。ASSY部品の組付け検査等に力を発揮します。
組付状態の判別
部品の有無に加え、組付け状態も同時判別。完成検査のスピードアップと精度向上を実現します。従来の画像処理ソフトを使用したまま、3D検査の高機能を追加できます。
機器構成
従来の画像処理ソフトを活用して、スムーズな導入を支援。さらにAIとの組み合わせで、3D検査の本領を発揮
ANYの3Dデータ検査システムは、独自の制御ソフトウェアにより「VisionPRO」など従来の画像処理ソフトと組み合わせることができます。さらに標準パッケージ化することで、3D検査のスムーズな導入を可能としました。
また3Dカメラが取得する膨大なデータを活用するため、COGNEX社のディープラーニングソフト「ViDi」に対応。場合によっては2Dの数千倍にもなる取得データをAIにより解析し、より高度な画像検査の実現を後押しします。
機能と仕様
| 主な機能 | |
3D形状の測定による
|
|
|
基本仕様 |
|||||||||||||||
|
3Dエリアスキャンカメラ：以下の4種類から選択が可能
|
|||||||||||||||
| 入出力：PLCにSLMPにて接続（通信のためのラダー不要） | |||||||||||||||
| その他：既存の画像処理・ディープラーニングと組み合わせて検査できます。3Dヘッド、PC、PLCともにEthernetケーブル各1本にて簡単接続可能です。 | |||||||||||||||
